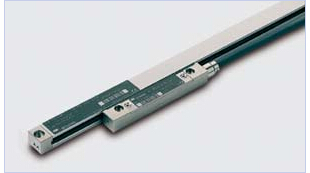

RSF ELEKTRONIK敞開式直線光柵尺M(jìn)S 2x系列 - RSF ELEKTRONIK
RSF ELEKTRONIK敞開式直線光柵尺M(jìn)S 2x系列產品簡介：S.T.M減速機
單場掃描的敞開式直線光柵尺
帶安裝控制盒（**MS 25，MS 26）

• 安裝方便，無需測試盒或示波器
• 掃描信號質量直接用讀數頭處的三色LED燈顯示
• 安裝容易，允許安裝公差大
• 尺寸小
• 抗污染能力強，因?yàn)槭褂么竺娣e單場掃描原理
• 信號對時效和溫度變化不敏感
• 運動速度快
• 讀數頭中內置細分電路，*高細分倍數100倍（積分前）
• 參考點（雙方向運動精度高和重復精度高）
• *大測量長度11940 mm
• MS 20, MS 25:兩個獨立開關信號（光學）分別用于不同功能
• MS 21, MS 26:參考點位置可選
• RSF ELEKTRONIK敞開式直線光柵尺M(jìn)S 2x系列 - RSF ELEKTRONIK

MS 21, MS 26:一個特殊功能開關信號。

*大測量長度：玻璃光柵尺*大3140 mm      鋼帶光柵尺*大11940 mm
參考點位置：標準間隔距離n x 50 mm或在客戶所選位置MS 21, MS 26:客戶可選
模擬輸出信號：典型值1 Vpp
數字輸出信號：方波信號（單端）
內置細分電路
該型號*大電纜長度12 m
方波信號（差分），通過RS 422線路驅動器傳送信號，標配
內置細分電路
帶用于設置的模擬信號切換
附件（可選）：
鋼帶安裝工具 TMT 20 MK
用于**和高精度安裝鋼帶光柵尺

• 安裝TMT 20 MK而不是安裝讀數頭MS 2x
• 拉入鋼帶光柵尺（MK版）并沿光柵尺長度方向運動
• 拆下TMT 20 MK，安裝讀數頭MS 2x

RSF ELEKTRONIK封閉式光柵尺M(jìn)SA 6xx系列
    RSF ELEKTRONIK封閉式光柵尺*適用于惡劣應用環境。外殼處的密封條防止冷卻液和污物進入。如果直線光柵尺必須用在**惡劣應用環境中，除了光柵尺外殼的密封條外，還必須采取更多保護措施（IP 64）。
